    管道工程中,你绝对会用到的法兰知识大盘点

    发布日期:2017-02-14 14:11:24
    2017-02-14



    什么是法兰?

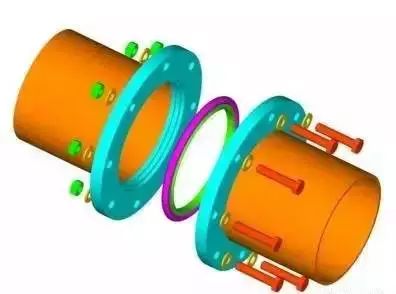

    法兰是一种盘状零件,在管道工程中最为常见,法兰都是成对使用的。



    在管道工程中,法兰主要用于管道的连接。在需要连接的管道,各种安装一片法兰盘,低压管道可以使用丝接法兰,4公 斤以上压力的使用焊接法兰。两片法兰盘之间加上密封点,然后用螺栓紧固。不同压力的法兰有不同的厚度和使用不同的螺栓。水泵和阀门,在和管道连接时,这些器材设备的局部,也制成相对应的法兰形状,也称为法兰连接。凡是在两个平面在周边使用螺栓连接同时封闭的连接零件,一般都称为“法兰”,如通风管道的连接,这一类零件可以称为“法兰类零件”。但是这种连接只是一个设备的局部,如法兰和水泵的连接,就不好把水泵叫“法兰类零件”。比较小型的如阀门等,可以叫“法兰类零件”。



    法兰是用来定位的。





    比如油缸有一种安装方式就叫做法兰安装,就是比如一长方体四周打四个对称的孔,中间有一个大孔和油缸的外径相同,把这个长方体套在油缸上它们之间可以焊接后其他方式固定在一起,油缸和其他东西连接是就是靠这个长方体的周围四个孔连接,这个长方体就可以称做法兰。



    我国现行的法兰标准分为两个体系,分别是PN系列(欧洲体系)和Class系列(美洲体系)。



    PN系列公称压力等级采用PN表示,包括以下九个等级:PN2.5、PN6、PN10、PN16、PN25、PN40、PN63、PN100、PN160。

    Class系列公称压力等级采用Class表示,包括以下六个等级:Class150、 Class300、Class600、Class900、Class1500、Class2500。



    法兰的公称压力等级对照表

    磅级(class)

    150

    300

    600

    900

    1500

    2500

    公称压力PN(Bar)

    20

    50

    110

    150

    260

    420



    LB与PN是压力等级,不是简单的压力单位,就是LB可与MPa相互换算,但是LB与PN是不能简单的换算的。



    因为压力等级本身就应该是无次的,只是不同的等级标准,互换时除了要考虑LB与MPa的换算关系,大概是MPa=0.007×LB。

    HG/T20592-2009与HG/T20592-97法兰标准中公称压力的区别。

    压力换算公式:1巴(bar)=100000帕(Pa)=10牛顿/平方厘米=0.1MPa(MPa就是兆帕)是国际标准组织定义的单位。

    在HG/T20592-2009法兰标准中压力为PN16,与HG/T20592-97法兰标准中压力PN1.6的压力是相同的,即我们平时所说的16公斤压力。

    2009版公称压力是按bar为单位,97版公称是按MPa为单位,16bar=1.6MPa。



    法兰的概念与分类





    法兰又叫法兰盘或凸缘盘。

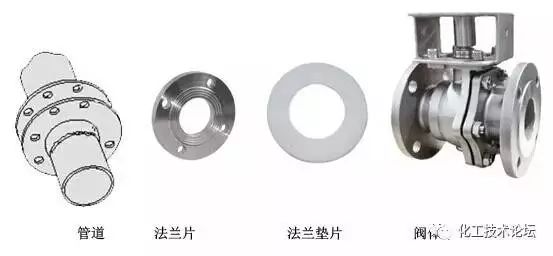

    法兰是使管子与管子相互连接的零件,连接于管端;也有用在设备进出口上的法兰,用于两个设备之前的连接。法兰连接或法兰接头,是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接,管道法兰系指管道装置中配管用的法兰,用在设备上系指设备的进出口法兰。法兰上有孔眼,螺栓使两法兰紧连。法兰间用衬垫密封。法兰按连接方式可分为螺纹连接(丝扣连接)法兰和焊接法兰。



    1、按化工行业标准来分,法兰分为:

    板式平焊法兰(PL)

    带颈平焊法兰(SO)

    带颈对焊法兰(WN)

    整体法兰(IF)

    承插焊法兰(SW)

    螺纹法兰(Th)

    对焊环松套法兰(PJ/SE)

    法兰盖(BL)

    平焊环松套法兰(PJ/PJ)

    衬里法兰盖(BL(s))



    2、按石化(SH)行业标准来分,法兰分为:

    螺纹法兰(PL)

    对焊法兰(WN)

    平焊法兰(SO)

    承插焊法兰(SW)

    松套法兰(LJ)

    法兰盖(不表注)



    3、按机械(JB)行业标准来分,法兰分为:

    整体法兰

    对焊法兰

    板式平焊法兰

    对焊环板式松套法兰

    平焊环板式松套法兰

    翻边环板式松套法兰

    法兰盖



    4、按国家(GB)标准来分,法兰分为:

  • 整体法兰

    螺纹法兰

    对焊法兰

    带颈平焊法兰<
